TL;DR
- OPC UA, kimlik doğrulama, yetkilendirme, gizlilik, bütünlük ve denetlenebilirlik hedeflerini içeren bir güvenlik modeli sunar. [1][2]
- OT’yi internete açmak yerine edge gateway + endüstriyel DMZ üzerinden kontrollü egress tasarlamak en güvenli pratik yaklaşımdır. [3][4]
- IEC 62443 zone–conduit mantığı OT/edge/IT sınırlarını ve güvenli iletişim yollarını standardize eder. [4][5]
- Kesintili bağlantılarda edge’de store-and-forward + yerel zaman serisi kayıt veri kaybını azaltır. [6][7]
- Etkili bir sahadan-buluta veri mimarisi; standardizasyon, zaman serisi veri altyapısı, alarm/KPI katmanları ve analitiğin, güvenlik ve kesinti toleransı ile birlikte ele alınmasını gerektirir.
1) Hook: HES’te “sahadan buluta veri” neden hassas bir problem?
HES’te OT ağı yüksek süreklilik ve düşük tolerans gerektiren süreçleri taşır. “Buluta bağlayalım” kararı; iş sürekliliği + güvenlik + performans kararlarının birlikte verilmesidir. NIST ICS güvenlik rehberi, ICS bileşenlerinin kendine özgü gereksinimleri olduğunu ve klasik IT yaklaşımlarının doğrudan kopyalanmasının riskli olabileceğini vurgular. [3]
2) Kavramlar ve arka plan: OPC UA güvenliği “neye dayanır?”
OPC UA Part 2 güvenlik modelinde authentication, authorization, confidentiality, integrity, auditability ve availability gibi hedefler tanımlanır ve mekanizmalarla ilişkilendirilir. [1][2]
Teknik Not: “OPC UA = TLS açtım, bitti” değildir. Uygulama kimliği (sertifika), kullanıcı kimliği/roller ve node bazlı yetkilendirme birlikte yönetilmelidir. [1][2]
3) Referans desen: OT → Edge/DMZ → IT/Cloud
Önerilen desen: OT Zone (PLC/RTU + OPC UA Server) → Edge/DMZ Zone (Gateway) → IT/Cloud (Ingestion + TSDB + Analytics). Prensip: OPC UA Server OT içinde kalır; buluta direkt açılmaz. Bulut bağlantısını edge gateway üstlenir.
3.1 Detaylı Veri Akışı: Tag’den Buluta
“Sahadan buluta” veri akışı bir bağlantı değil, deterministik bir veri boru hattıdır.
Adım adım akış:
1) Veri Kaynağı (OT Katmanı) • PLC / RTU sinyalleri (MW, debi, titreşim, sıcaklık) • Tag bazlı sampling frekansı (1s / 5s / 1min)
2) OPC UA Server • Namespace + node yapısı • Node-level access control • Subscription model (polling yerine)
3) Edge Gateway (DMZ) • OPC UA Client → select & subscribe • Veri normalizasyonu (unit, naming) • Timestamp düzeltme (source vs ingestion)
4) Buffer Katmanı (KRİTİK) • RAM queue (short-term) • Local TSDB (fallback) • Retry + backoff strategy
5) Güvenli Taşıma • TLS + certificate auth • Sadece outbound bağlantı
6) Cloud Ingestion • Kafka / MQTT / HTTP ingestion • Validation + schema control
7) Storage & Analytics • TSDB (Timescale / Influx) • KPI + alarm + ML pipeline
Bu yapı veri akışını: kontrollü + izlenebilir + dayanıklı hale getirir.
4) Güvenlik tasarımı: Sertifika, politika seçimi, denetlenebilirlik
4.1 Sertifika yaşam döngüsü (PKI): OPC UA uygulama kimliği için X.509 sertifikaları kullanır; güven ilişkisi trust list ile yönetilir. Sertifika yenileme, iptal (CRL) ve anahtar koruma süreçleri operasyonel olarak tanımlanmalıdır. [1][2]
4.2 Reverse Connect: Firewall/DMZ senaryolarında inbound port açmadan bağlantı kurmayı kolaylaştırabilir; ancak doğrulama ve DoS gibi riskler için ek kontroller gerektirir. [8][9]
Risk Kutusu: Reverse Connect “her derde deva” değildir; ek güvenlik değerlendirmesi gerektirir. [8]

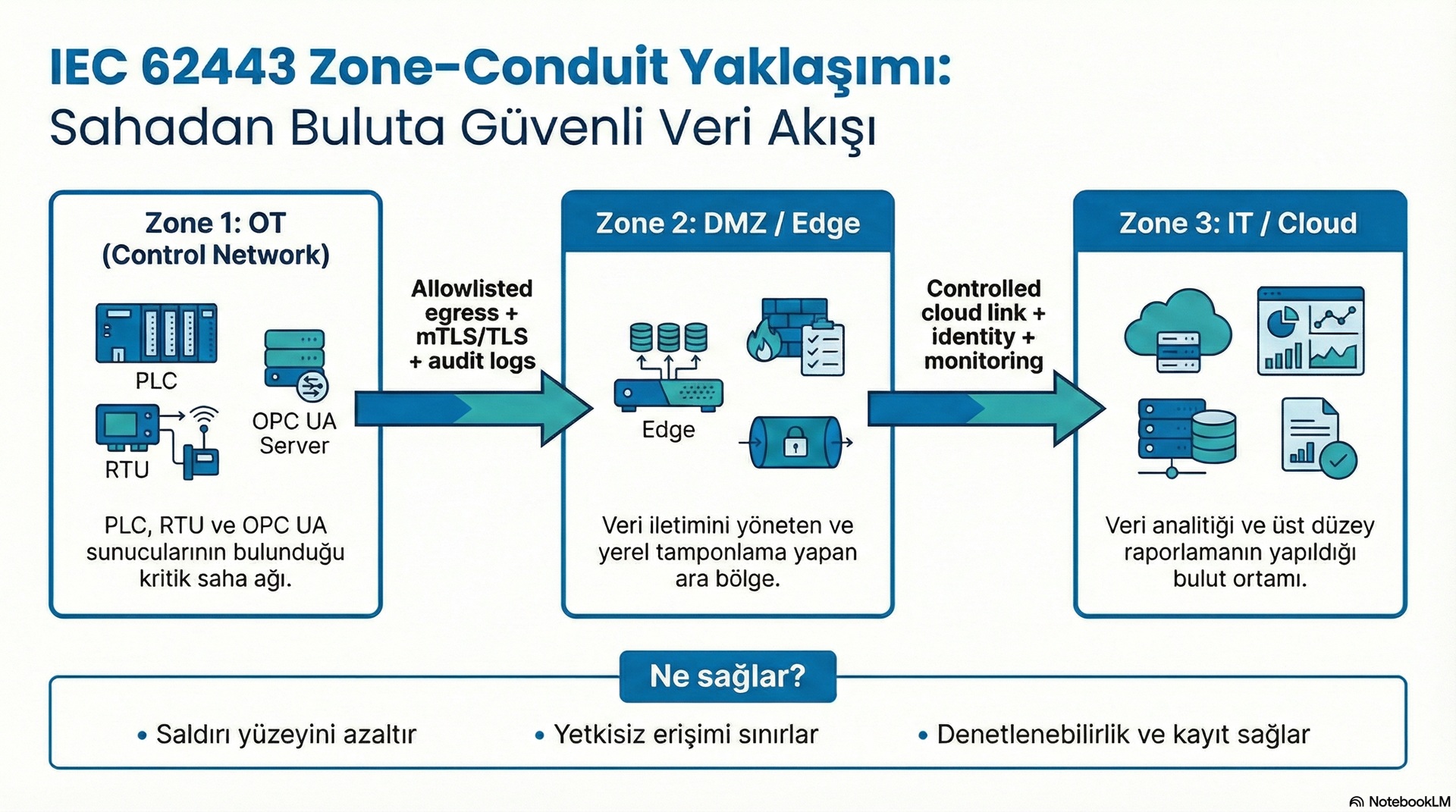

4.3 IEC 62443 zone–conduit: Segmentasyon (zone) ve zonelar arası kontrollü geçiş (conduit) ile güvenli iletişim yolları tanımlanır. [4][5]
Security Hardening Checklist
• OPC UA sertifikaları secure keystore’da tutulmalı • Private key erişimi kısıtlanmalı • Sertifika rotation otomatik olmalı • Trust list merkezi yönetilmeli • OT → inbound bağlantı olmamalı • Firewall → strict allowlist • DMZ → zorunlu • Audit log → tüm erişimler
Gerçek hayatta açıklar: protokolden değil konfigürasyondan çıkar.

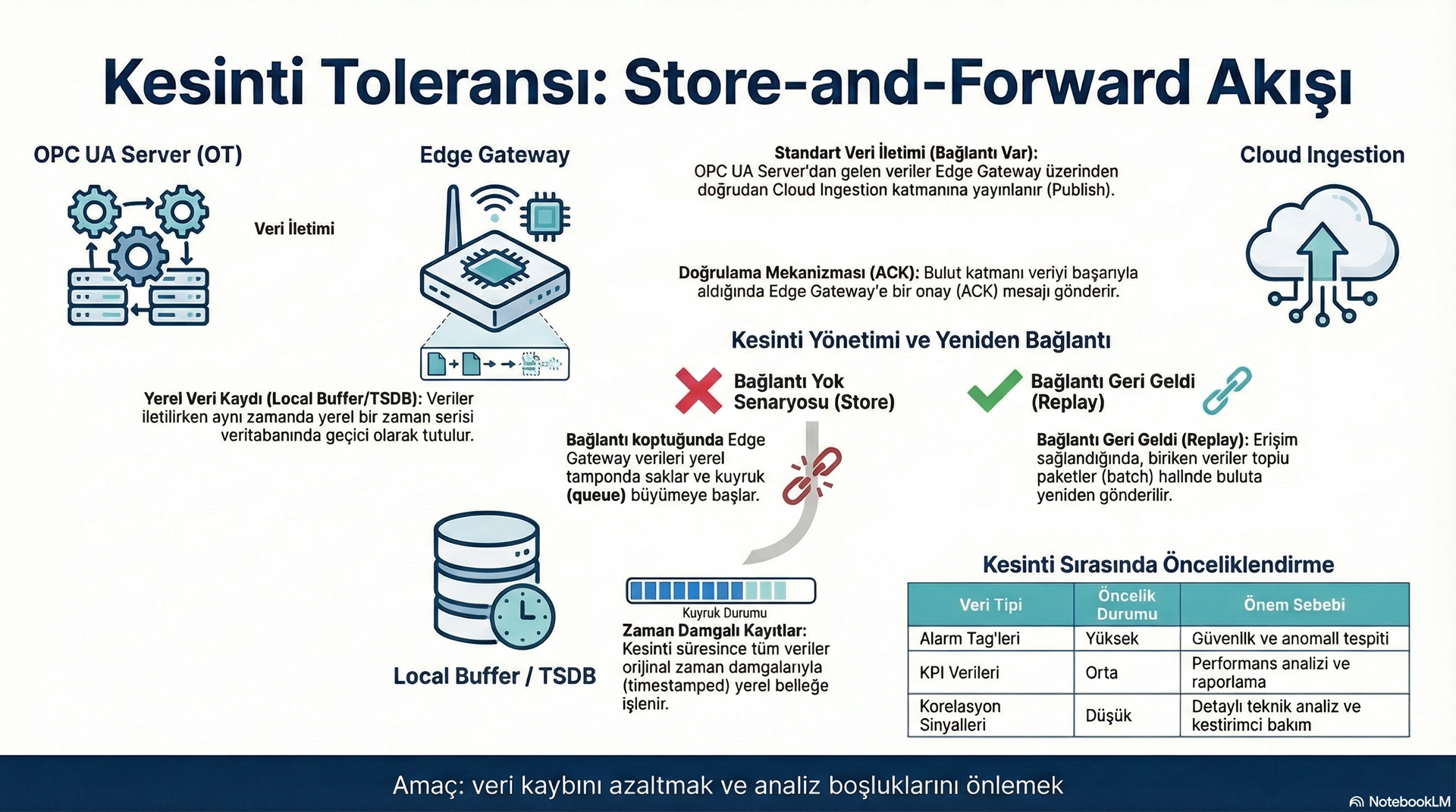

5) Kesinti senaryosu: İnternet giderse ne olacak?
Kesintili bağlantılarda edge gateway’de store-and-forward kuyruk + yerel zaman serisi kayıt kritik hale gelir. Bağlantı gelince veriler idempotent şekilde batch replay edilir. Kesintili bağlantı tasarım gereksinimi olarak ele alınmalıdır. [6]
Teknik Not: Tampon önceliği genellikle alarm üreten tag’ler, KPI hesaplayan tag’ler ve korelasyon gerektiren sinyallerdir (titreşim + sıcaklık gibi).
İleri Seviye Tasarım: Store-and-Forward Modeli
Edge buffering tasarımında:
• Buffer size → kaç saat veri tutacak? • Priority queue → alarm > KPI > raw data • Replay strategy → batch + ordering • Idempotency → duplicate önleme
Örnek:
• 2 saat internet kesintisi • Edge → veri tutar • Bağlantı gelince → sıralı replay
Yanlış tasarım sonucu:
• KPI hatalı • alarm kaybolur • ML modeller bozulur
6) HES etkisi: güvenlik, operasyon, bakım
NIST rehberi ICS ortamlarında kullanılabilirlik/güvenilirliğin kritik olduğunu ve güvenliğin süreç güvenliğiyle birlikte ele alınması gerektiğini vurgular. [3] Edge tarafındaki tamponlama/standardizasyon PdM ve alarm kalitesi için veri boşluğu problemini azaltır. [7]
OPC UA’nın IIoT ortamlarında performans değerlendirmeleri, kaynak kısıtları altında tasarımın sampling/bant genişliği planı gerektirdiğini gösterir. [10]
7) Mini uygulama senaryosu: devreye alma adımları
1) Kritik tag envanteri (ör. ActivePower_MW, Flow_m3s, GuideVane_Pos_%, BearingTemp_C, Vibration_RMS).
2) OPC UA Server OT içinde konumlandırılır.
3) Edge/DMZ gateway ile allowlist egress kuralı tasarlanır.
4) Sertifika/policy + trust list + yenileme planı uygulanır. [1][2]
5) IEC 62443 zone–conduit ile segmentasyon netleştirilir. [4][5]
6) Store-and-forward + replay testi yapılır. [6]
7) Veri akışı; standardizasyon, TSDB, alarm/KPI ve analitik katmanlarına entegre edilerek operasyonel hale getirilir.
Risk Kutusu: OT’yi direkt internete açmak; sertifika yenileme sürecini tanımlamamak; DMZ olmadan düz ağ; kesinti testi yapmamak; tag standardizasyonunu atlamak. [3]
Teknik Derinlik: Tag Standardizasyonu
SCADA projelerinde en büyük sorunlardan biri düzensiz tag yapısıdır.
Önerilen format:
Plant.Unit.Equipment.Signal.Parameter.Unit
Örnek: HPP1.Turbine1.Power.Active.MW HPP1.Turbine1.Vibration.RMS.mm_s HPP1.Gate.Position.Percent
Standart kurallar:
• Tüm tesislerde aynı naming • Unit zorunlu • Metadata (kritiklik, update rate) • Legacy mapping table
Standart olmayan tag → analitik sistemleri kırar.
8) Kurumsal Yaklaşım: Güvenli Sahadan-Buluta Veri Akışı Mimarisi
Değer zinciri şu şekilde kurulmalıdır: OPC UA entegrasyonu → tag/ünite/zaman standardizasyonu → zaman serisi saklama → alarm/KPI → analitik.
SSS
1) OPC UA’yı doğrudan buluta açabilir miyim? Teknik olarak mümkün; OT güvenliği açısından DMZ/edge deseni tercih edilir. [3][4]
2) Sertifika yönetimi şart mı? OPC UA güvenlik modeli sertifikaları merkez alır. [1][2]
3) Kesinti olursa veriler kaybolur mu? Store-and-forward + yerel kayıt ile kayıp azaltılır. [6]
4) IEC 62443 neden önemli? Zone–conduit ile sınırlar ve geçişler tanımlanır. [4][5]
5) Reverse Connect ne zaman işe yarar? DMZ/firewall senaryolarında, ancak ek kontrollerle. [8][9]
6) OPC UA performansı yeterli mi? Sampling ve bant genişliği planı önemlidir. [10]
Sonuç
HES’te sahadan buluta veri akışı; güvenlik + süreklilik + veri kalitesi üçlüsünü aynı anda sağlamalıdır. OPC UA güvenlik modeli, IEC 62443 segmentasyonu ve edge gateway kesinti toleransı; güvenli, sürdürülebilir ve operasyonel olarak anlamlı bir veri akış mimarisinin temelini oluşturur.
Next steps: (1) Kritik tag envanteri ve veri sözlüğü, (2) OT–DMZ–IT zone tasarımı, (3) Sertifika/policy + store-and-forward planı, (4) Pilot entegrasyon.
Bu konuda daha fazla bilgi almak için bizimle iletişime geçebilirsiniz:
[email protected]
Kaynakça
[1] OPC Foundation. OPC UA Part 2: Security (OPC 10000-2). (Online Reference).
[2] OPC Foundation. OPC UA Security Architecture (Part 2). (Online Reference).
[3] NIST. SP 800-82 Rev.2: Guide to Industrial Control Systems (ICS) Security. (2015).
[4] ISA. ISA/IEC 62443 Series of Standards.
[5] ISA GCA. How to Define Zones and Conduits (IEC 62443).
[6] Engström, G. Tackling Offline and Intermittent Connectivity in IoT. (2023).
[7] An edge-computing based industrial gateway for Industry 4.0. (2024).
[8] OPC Foundation. Reverse Connect (OPC UA Part 2, Sec. 6.14).
[9] OPC Foundation. IT/OT Integration in Secure Industrial Environments – Reverse Connect. (2024).
[10] Performance Analysis of OPC UA for Industrial IIoT Environments. (2022).
